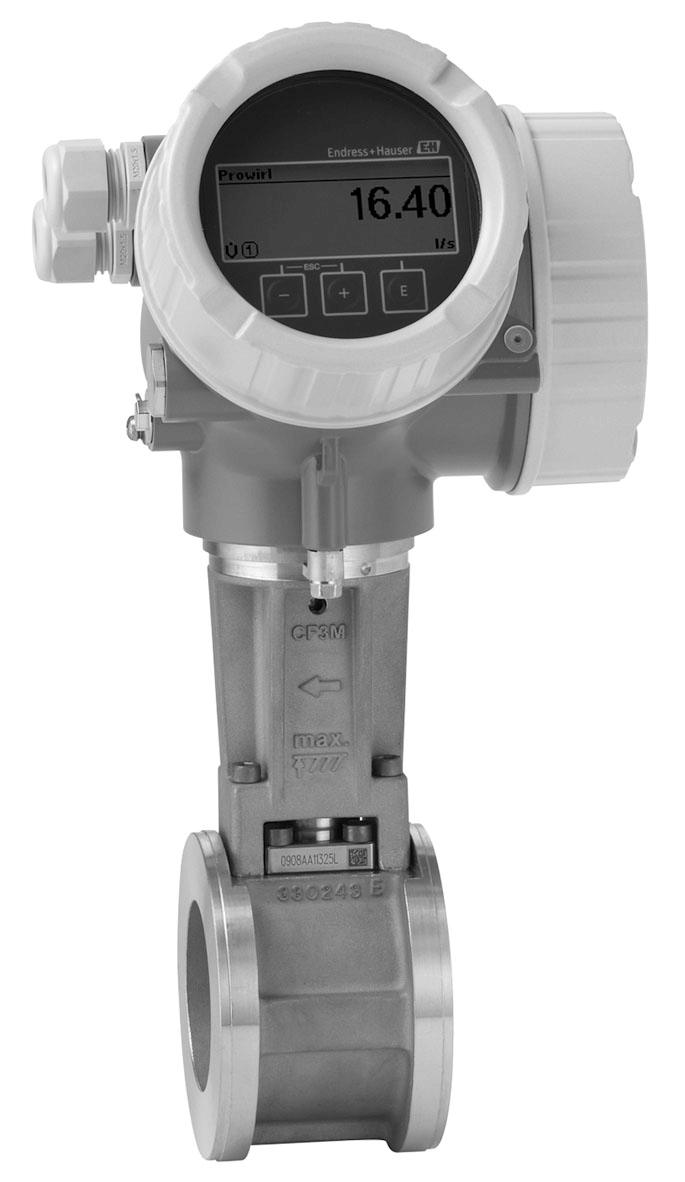

E+H渦街流量計產品描述

氣體、蒸汽和液體的流量測量。

產品應用

測量氣體、蒸汽和液體的體積流量,適用于化工、石化、電廠和供熱系統以及其他工業領域。

產品性能

專利差動電容式傳感器(應用實例>100,000);

免疫性:

- 抗振動(在各個軸向超過1g);

- 抗溫度沖擊(>150K/s);

- 耐臟;

- 抗水錘沖擊;

過程溫度范圍-200...+400℃;

工作原理

介質以一定流速流過三角柱體時,在三角柱體兩端后產生一個交替的旋渦帶,稱之為“卡門渦街”(圖2),于是在發生體兩端產生壓力脈動,從而使檢測體產生交變應力,封裝在檢測探頭體內的壓電元件在交變應力的作用下,產生與旋渦同頻率的交變電荷信號,放大器將這種電荷信號進行放大、濾波、整形成方波送至積算儀進行處理和顯示。在一定雷諾數范圍內(2X104~7x106)旋渦的釋放頻率f與流速V及旋渦發生體的迎流面寬度d之間的關系可用下式表示: f=Sr.v/d, 式中: Sr為斯特勞哈爾數,在曲線的Sr=0.16的平直部分只要測出旋渦頻率f就可測出流體流速。從而達到測量流體流量的目的。

渦街流量計主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件,因此可靠性高,維護量小。儀表參數能長期穩定。渦街流量計是一款常用的流量儀表,任何儀表的使用總是會出大大小的問題,不管是出現*故障的我們總有解決辦法。首先找出故障起因,再對癥下藥,在日常的使用中要注意保養與維護。檢查儀表機號和位號是否對應正確,注意不同機號的儀表不能錯裝。檢查儀表常數儀表數值是否與銘牌一致。在測量方式為質量流量和標準體積流量時,檢查介質工況溫度和壓力是否與設計選型時相差太多。

渦街流量計工作原理:應用流體振蕩原理來測量流量的,流體在管道中經過渦街流量變送器時,在三角柱的旋渦發生體后上下交替產生正比于流速的兩列旋渦,旋渦的釋放頻率與流過旋渦發生體的流體平均速度及旋渦發生體特征寬度有關,根據這種關系,旋渦頻率就可以計算出流過旋渦發生體的流體平均速度,再乘以橫截面積得到流量。渦街流量計工作特點:①結構簡單而牢固,無可動部件,可靠性高,長期運行十分可靠;②安裝簡單,維護十分方便;③檢測傳感器不直接接觸被測介質,性能穩定,壽命長;④輸出是與流量成正比的脈沖信號,無零點漂移,精度高;⑤測量范圍寬,量程比可達1:10;⑥壓力損失較小,運行費用低,更具節能意義。

渦街流量計在使用后克服了孔板流量計的諸多不足,對飽和蒸汽的測量更準確、更穩定,維護方使。但值得注意的是,由于孔板測量技術發展成熟,有相應標準作支持,本身結構簡單、造價低,耐高溫性能和抗振性能好,所以對于大中型管道,如DN200mm以上管道,多是采用孔板差壓式流量計,尤其是高壓過熱蒸汽,全部是采用孔板差壓式流量計。對于中小管道,渦街流量計使用數量越來越多。另外由于高溫及振動對渦街傳感器的正確使用十分不利,除采取必要的耐溫、減振措施外,在實際使用時,應盡量安裝于振動小通風好的位置。如發現出現干擾的虛假信號,應停止運行并檢查原因予以排除。另外,測量飽和蒸汽的流體流速不得低于5m/s,否則,流量計量值偏低。除上述以外,還應注意蒸汽計量儀表的定期檢修。由于其長期處在高溫、高壓的水蒸汽環境中,很容易造成表件損壞、銹蝕、雜質阻塞等,因此需要經常維護和定期檢修。

渦街流量計常見安裝方法

1、渦街流量計合理選擇安裝場所和環境。

避開強電力設備,高頻設備,強電源開關設備;避開高溫?zé)嵩春洼椛湓吹挠绊?避開強烈震動場所和強腐蝕 環境等,同時要考慮安裝維修方便。

2、渦街流量計上下游必須有足夠的直管段。

若傳感器安裝點的上游在同一平面上有二個90o彎頭,則:上游直管段≥25D,下游直管段≥5D 。若傳感器安裝點的上游在不同平面上有二個90o彎頭,則:上游直管段≥40D,下游直管段≥5D 。調節閥應安裝在傳感器的下游5D以外處,若必須安裝在傳感器的上游,傳感器上游直管段應不小于50D,下游應有不小于5D。

3、渦街流量計在水平管道上安裝是流量傳感器常用的安裝方式。

測量氣體流量時,若被測氣體中含有少量的液體,傳感器應安裝在管線的較高處。測量液體流量時,若被測液體中含有少量的氣體,傳感器應安裝在管線的較低處。

4、渦街流量計傳感器在垂直管道的安裝。

測量氣體流量時,傳感器可以安裝在垂直管道上,流向不限。若被測氣體中含有少量的液體,氣體流向應由下向上。測量液體流量時,液體流向應由下向上:這樣不會將液體重量額外附加在探頭上。

5、渦街流量計管道采取減振動措施。

傳感器盡量避免安裝在振動較強的管道上,特別是橫向振動。若不得已要安裝時,必須采取減振措施,在傳感器的上下游2D處分別設置管道緊固裝置,并加防振墊。

6、渦街流量計傳感器在水平管道的倒裝。

一般情況下不推薦用此安裝方法。此安裝方法不適用于測量一般氣體、過熱蒸汽。可用于測量飽和蒸汽,適用于測量高溫液體或需經常清洗管道的情況。

7、渦街流量計傳感器在有保溫層管道上的安裝。

測量高溫蒸汽時,保溫層多不能超過支架高度的三分之一。
